Lösung
Verkehrszeichenplan für Veranstaltungen
Sie müssen für Stadtfest, Markt oder Lauf einen Verkehrszeichenplan als Anlage zum Antrag bei der Straßenverkehrsbehörde einreichen, mit Sperrungen, Umleitungen und Beschilderung für Aufbau, Veranstaltung und Abbau. ZFS-Project zeichnet ihn in derselben Karte wie die Sperren, auch dort, wo keine Fahrzeugsperre steht.
Der Bedarf
Ein Beschilderungsplan entsteht oft von Hand auf einem Stadtplanausschnitt, ohne Zeichenliste und ohne Bezug zu den Sperrpositionen. Bei Rückfragen der Behörde oder Änderungen beginnt die Arbeit von vorn. In ZFS-Project liegen Beschilderung, Sperrpositionen und Anfahrtsplan auf derselben Karte; aus dem Plan entstehen Zeichenliste, Ladeliste und das Los Verkehrssicherung für die Vergabe.
So löst es ZFS-Project
Bildschirmfotos aus dem Programm, Musterveranstaltung Marktplatz mit neutralen Produktnamen und fiktiven Namen und Kennzeichen. Luftbild: DOP © HVBG Hessen.

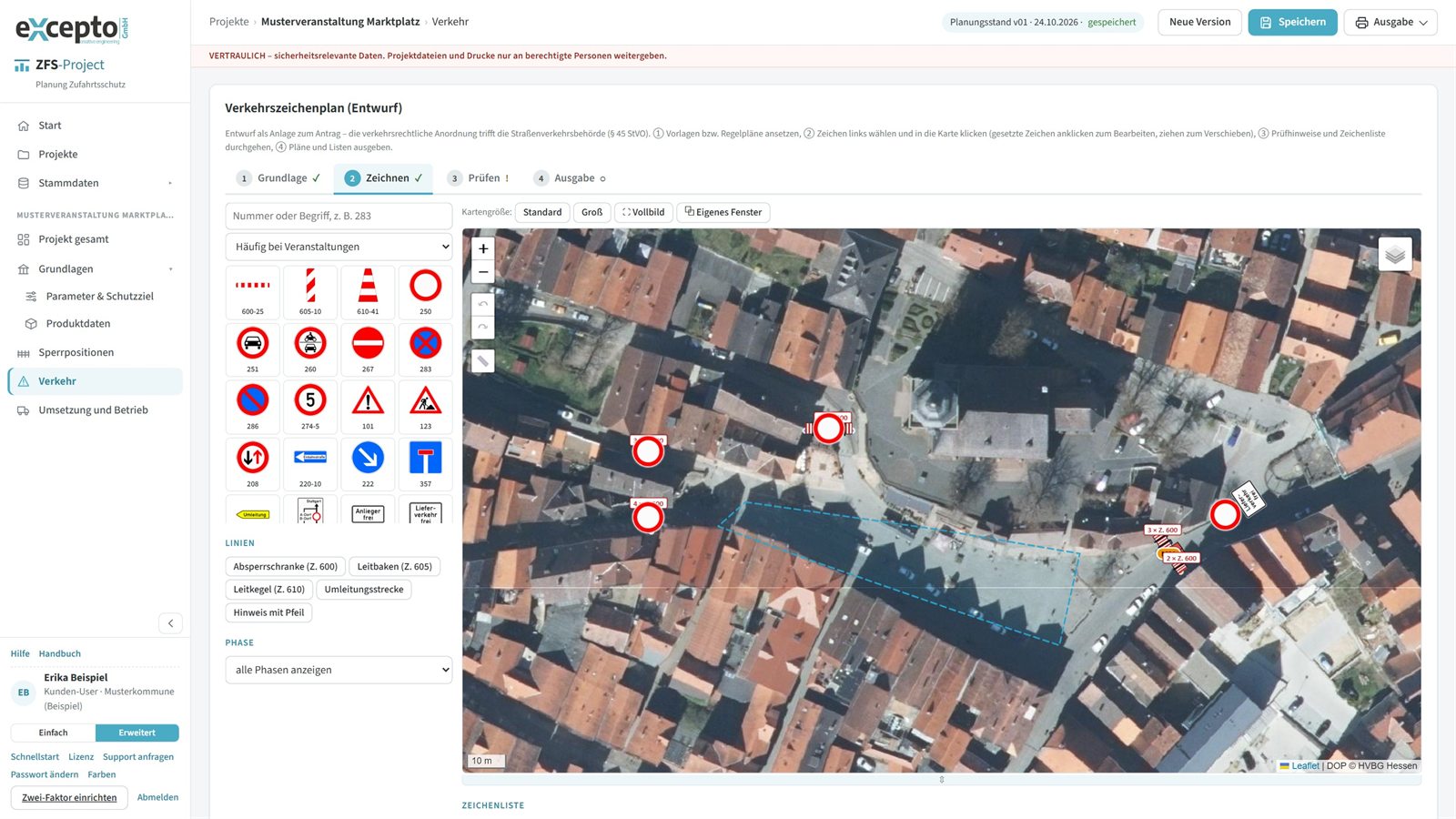

1Bibliothek mit 670 Verkehrszeichen
Suche nach Nummer oder Begriff, Auswahl „Häufig bei Veranstaltungen“, ausfüllbare Zusatzzeichen. Leitbaken, Absperrschranken und Leitkegel werden als maßstäbliche Reihen gezeichnet, mit Stückzahl, Ausrichtung nach RSA 21 und Hinweis bei überschrittenen Höchstabständen. Dazu Umleitungsstrecken und Hinweise mit Pfeil.
2Vorlagen und Regelpläne
Startvorlagen und eigene Vorlagen der Organisation an den Sperrpositionen; die Regelpläne B I/15, B II/9 und B IV/2 der RSA 21 Teil B als Ausgangspunkt; ein Standardplan entsteht aus dem Sperrkonzept. Danach ist alles frei bearbeitbar: Zeichen verschieben, Reihen drehen und kopieren, Phasen für Aufbau, Veranstaltung, nachts und Abbau.
3Prüfen und ausgeben

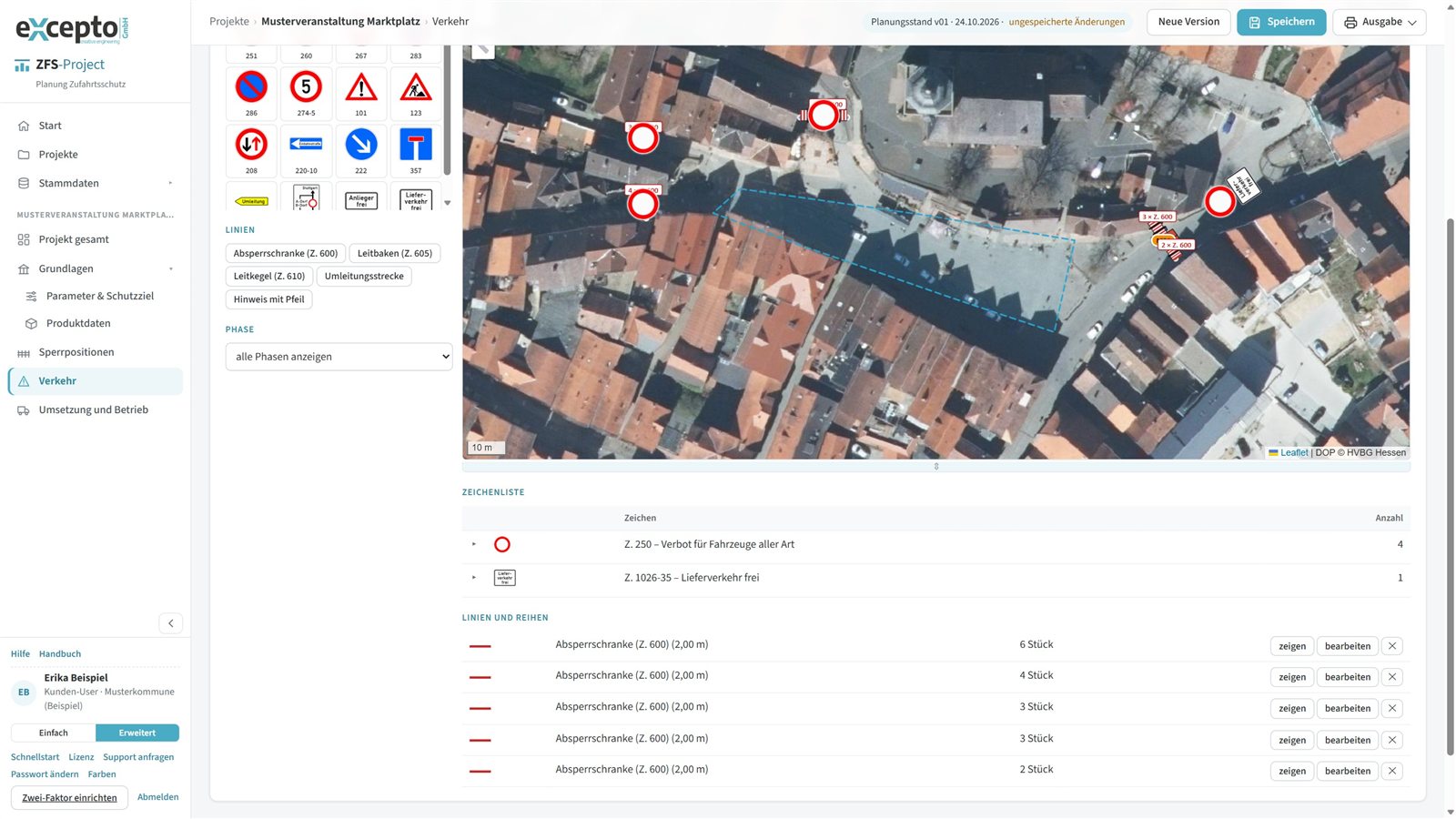

Schrittleiste Grundlage, Zeichnen, Prüfen, Ausgabe mit Prüfhinweisen. Gesamt- und Einzelpläne im gleichen Planrahmen wie der Gesamtlageplan, Zeichenliste mit Standorten als Excel-Datei; die Zeichen des Plans sind die Quelle der Beschilderung im Aufbau. Das Gewerk Verkehrssicherung erhält eine eigene Ladeliste und ein eigenes Los im Leistungsverzeichnis, mit dem Zufahrtsschutz zusammen oder getrennt.
4Anfahrtsplan für Rettungskräfte
In A3, A2 oder A1 mit Feuerwehrzufahrten, Anfahrtsrichtungen und Meldekette, aus demselben Projekt und im selben Planrahmen.
5Nur verkehrliche Sperrung
Eine Sperrposition kann ohne Zufahrtsschutz angelegt werden: kein Produkt, kein Nachweis, eigene Farbe und Legendenzeile in den Plänen, Besetzung wählbar. So planen Sie Verkehrsführung und Beschilderung auch dort, wo keine Fahrzeugsperre steht, etwa an Nebenstraßen oder Umleitungen.

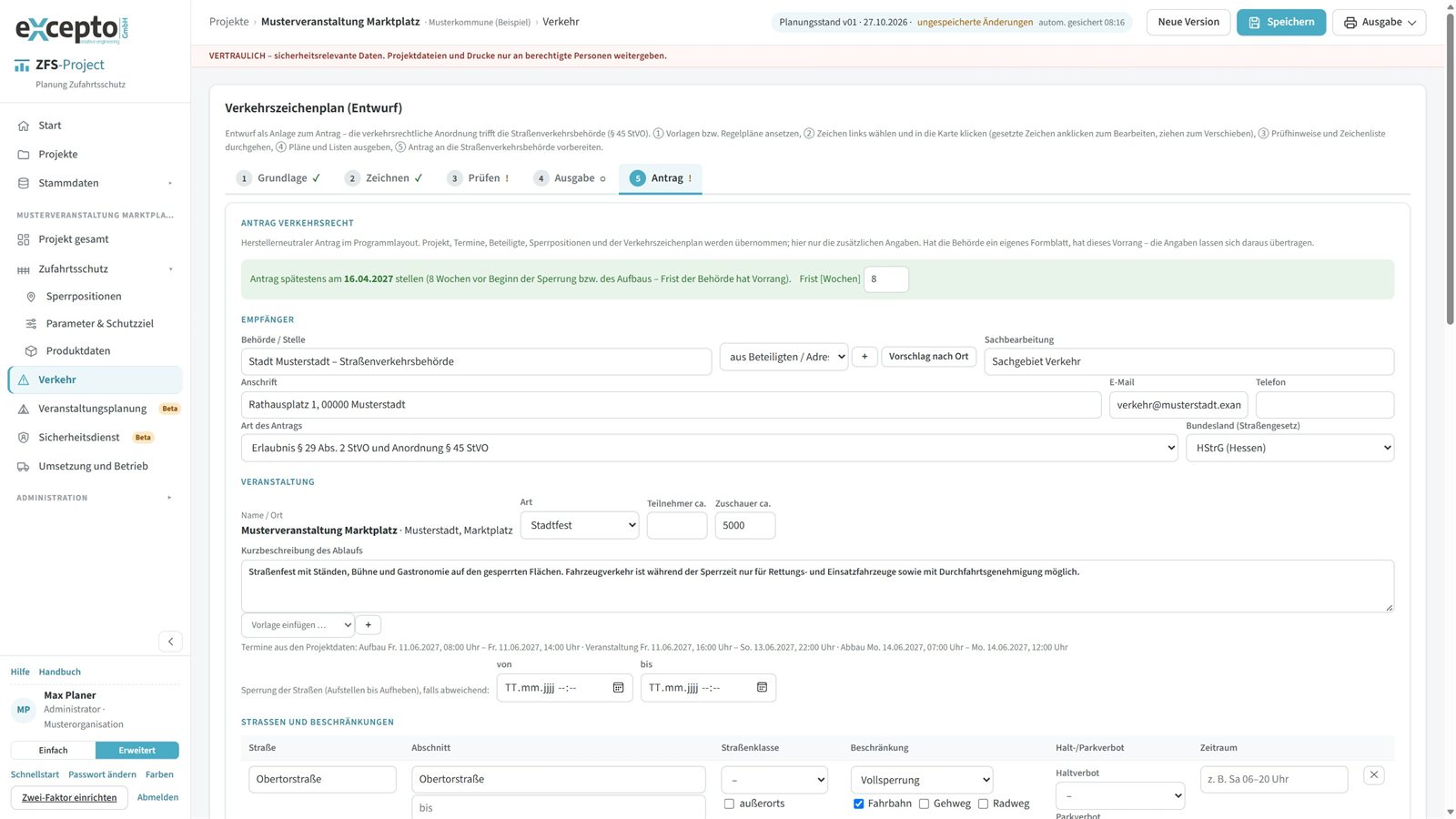

6Antrag an die Straßenverkehrsbehörde gleich mit

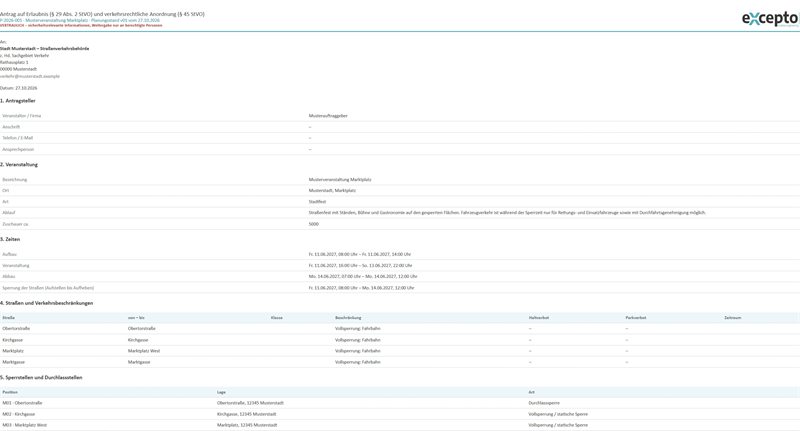

Aus dem Verkehrszeichenplan erstellt ZFS-Project den Antrag auf verkehrsrechtliche Anordnung als ausgefülltes Formular für die Behörde: Veranstaltung, Zeitraum, Antragsteller, beantragte Maßnahmen und die Beschilderungsliste als Anlage. Plan, Liste und Antrag stammen aus denselben Daten; ändert sich der Plan, ändert sich der Antrag mit.
Ergebnis: was entsteht

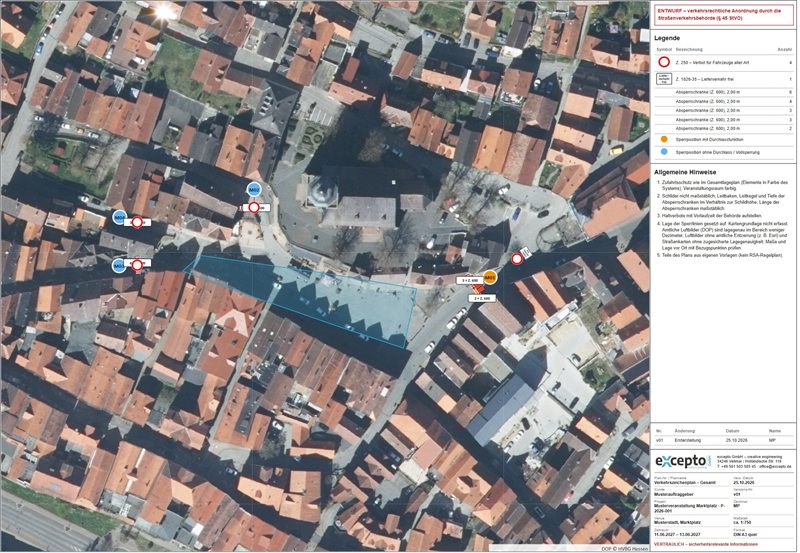

- Verkehrszeichenplan gesamt und je Sperrposition (DIN A3, gleicher Planrahmen wie der Gesamtlageplan)
- Antrag auf verkehrsrechtliche Anordnung als Formular, mit Beschilderungsliste als Anlage
- Zeichenliste mit Standorten und Stückzahlen (Excel)
- Ladeliste Verkehrssicherung, eigenes Los im Leistungsverzeichnis
- Anfahrtsplan Rettungskräfte in A3, A2 oder A1
Für wen und in welchem Paket
Ordnungsämter und Straßenverkehrsbehörden, Veranstalter und Agenturen, die den Antrag stellen, Bauhöfe und Verkehrssicherer, die aufstellen. Für wen
Der Verkehrszeichenplan (P5) und der Anfahrtsplan (P3) sind im Paket Planung enthalten. Nutzung und Pakete
Grenzen und Verantwortung
Der Verkehrszeichenplan ist ein Entwurf als Anlage zum Antrag; die verkehrsrechtliche Anordnung trifft die zuständige Straßenverkehrsbehörde (§ 45 StVO). Von den Regelplänen der RSA 21 sind die drei genannten als Vorlage hinterlegt; der Plan ersetzt nicht die Prüfung durch eine fachkundige Person.
