Aufbauplan für Fahrzeugsperren

Der Aufbauplan ist das Dokument für die Menschen, die die Sperren aufstellen: Bauhof, Betriebsamt oder Dienstleister. Er beantwortet drei Fragen: Was kommt wohin, wie viel davon und wie wird es aufgebaut. Ein gutes Zufahrtsschutzkonzept nützt wenig, wenn vor Ort ein Element fehlt oder die Lücke zu breit wird.

Was ein Aufbauplan enthält

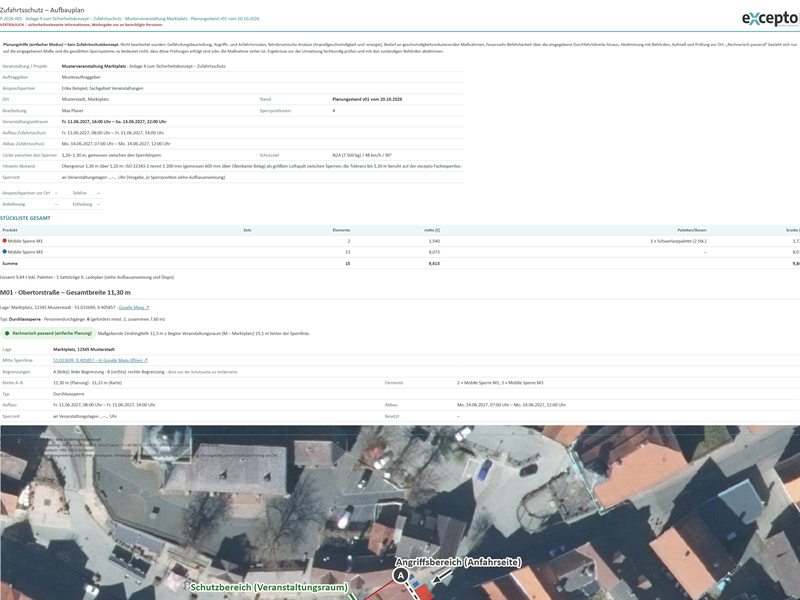

Karte je Sperrposition

Luftbild oder Lageplan mit der Sperrlinie, den Punkten A und B und der Lage der Elemente. Ein Übersichtsplan zeigt alle Sperrpositionen der Veranstaltung.

Positionsliste mit Maßen ab Punkt A

Für jedes Element der Abstand von Punkt A, die Breite des Elements und die Lücke zum nächsten. Damit lässt sich die Sperre mit Maßband aufbauen, ohne Fachwissen zur Berechnung.

Durchfahrten und Durchgänge

Wo eine Durchfahrt für Feuerwehr, Rettung oder Lieferverkehr liegt, welches Element sie öffnet und wer sie bedient; welche Lücken als Personendurchgänge dienen.

Ladeliste und Stückliste

Mengen je Produkt für die gesamte Veranstaltung und je Sperrposition; bei Transport mit Sattelzug der Ladeplan mit Lagen, Lademetern und Gewicht.

Besetzung und Zeiten

Sperrzeiten, Aufbau- und Abbauzeiten, wer die Sperrposition besetzt und wie der Kontakt vor Ort erreichbar ist.

Hinweise und Abnahmeprotokoll

Ausführungshinweise aus der Planung, Herstellerhinweise zum Aufbau, Felder für Aufmaß, Abweichungen und Unterschrift bei der Abnahme.

Warum Maße ab Punkt A

Luftbilder sind für die Planung gut, für den Aufbau nicht genau genug. Ein fester Bezugspunkt an der Sperrlinie, etwa eine Hauskante oder ein Bordstein, und Maße von dort aus machen den Plan vor Ort nachprüfbar. Deshalb enthält jeder Aufbauplan aus ZFS-Project den Vermerk, dass das Aufmaß vor Ort maßgebend ist.

So entsteht der Aufbauplan in ZFS-Project

Im einfachen Modus führt das Programm in drei Schritten zur Sperrstelle (Wo? Wie? Fertig) und druckt den Aufbauplan für Bauhof oder Betriebsamt und eine Übersicht für Amt und Veranstalter. Im erweiterten Modus heißt der Druck Aufbauanweisung und Dispo; er enthält zusätzlich Ladeplan und Abnahmeprotokoll. Vor Ort öffnet das Team den Plan über den Techniker-Zugang auf Tablet oder Smartphone.

Der einfache Modus ist eine Planungshilfe und kein Zufahrtsschutzkonzept; vor dem Aufbau prüft eine fachkundige Person das Ergebnis. Das Aufmaß vor Ort ist maßgebend.

Stand: Oktober 2026, ZFS-Project Version 1.2.5. Muster aus der Musterveranstaltung Marktplatz mit neutralen Produktnamen.
